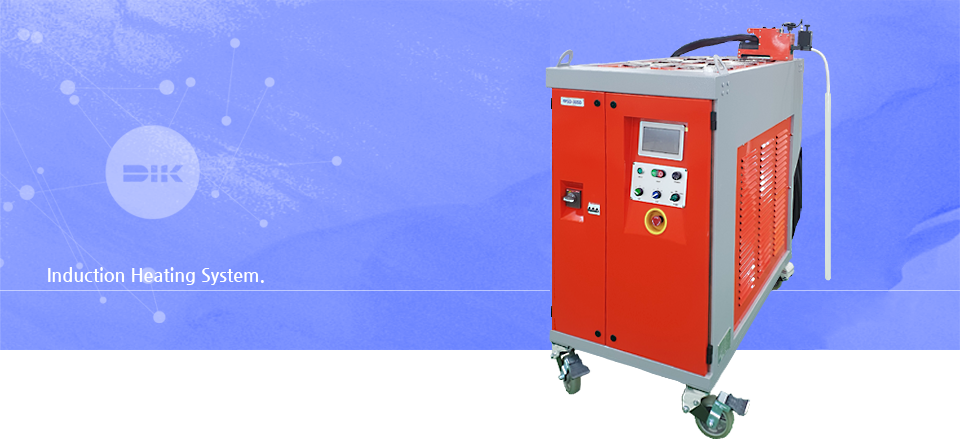

FPSD-30SDHeating Bolt Induction Heater

30kW|히팅볼트 유도가열기

FPSD-30SD
Spec.
  • 용   도

    히팅볼트 유도가열기

  •  입  력

    45kVA, AC 480V ± 10%, 3~, 60Hz

  • 수냉식 출력케이블

    300A, 10M

  • 전력 트랜스(C/T)

    W. 10.6 x H. 17 x D. 30 (cm), 8kg 이하

  • WORK COIL

    9Φ-10cm ~ 32 Φ -120cm

  • 냉각 수량

    40 L

  • 무 게

    550 Kg 이하

  • 스위치 소자

    FET

  • 외 형 치 수

    W. 75 x H. 140 x D. 60 (cm)

  • 무   게

    550 kg

  • 스위치방식

    FET

Technologies.
특징
  • 히팅볼트의 재질(고장력강, 12%Cr, 인코넬) 또는 길이, 직경(1“ ~ 7“)에 따른 변수에 대응하는 전력변환부와 냉각부를 포함하는 통합 유도가열장치로 발전 및 산업용 플랜트의 고온, 고압에 사용되는 대형 볼트 분해/조립, PUMP류(급수펌프, CWP, SLP 등), 기계산업(Rotor 등)분야 열박음, 파이프 프리히팅(Pre-Heating) & 스트레스 릴리빙(Stress Reliving) 등에 주로 사용한다.
장점
Power 출력의 안정성

MOSFET을 사용한 인버터와 입력전원의 역률, THD 계선을 위한 PFC회로 체택, 다양한 종류의 WORKCOIL(유도가열히터)에 대응하도록 3단 자동 매칭트랜스, 3단 자동 공진콘덴서 블록을 적용하여 가열물의 재질, 크기에 따라 최적의 조건에서 가동되며, 소형 대용량 전력트랜스(C/T)의 사용으로 고효율 달성

사용의 편리성

인버터와 냉각장치의 일체형 구성으로 이동 및 설치가 용이하며, Fin-Tube 열교환기를 사용한 Water to Air 냉각방식으로 구조가 간단하며, 전력트랜스에는 온도검출(K-tyep)및 제어가 가능하고, 출력케이블 및 Workcoil의 탈부착이 간편함

경제성

사용자의 편리성을 극대화한 설계로 기존의 전기저항, 가스토치를 대비 작업 시간의 단축으로 발전소 및 사업설비의 이용률을 향상

기본구조.

유도가열시스템은 4가지 주요 콤포넌트를 기본으로 구성 되어 있습니다.

  • 유도가열장치
  • 냉각장치
  • 전력트랜스
  • 워크코일
주요사양

유도가열시스템

출력(AC)

orange_borderbottom
출력아이콘
  • 출력.

    30kW kW

  • 주파수 범위.

    10 ~ 35 kHz

  • 발진 전압.

    950 V 이하

  • Duty cycle.

    0.7

구조

orange_borderbottom
구조아이콘
  • 외형 치수 (WxHxD).

    75 x 115 x 140 cm (바퀴,케이블, 거치대 치수 제외)

  • 무게.

    550 kg

  • 스위치 방식.

    FET

다운로드

제품 메뉴얼, 성적서, 제품스팩, 외형도, 카탈로그, 회로도를 다운 받으실 수 있습니다.

매뉴얼 제품스펙 외형도 회로도
