RHS 120Induction Heating System

120 kW|악세사리

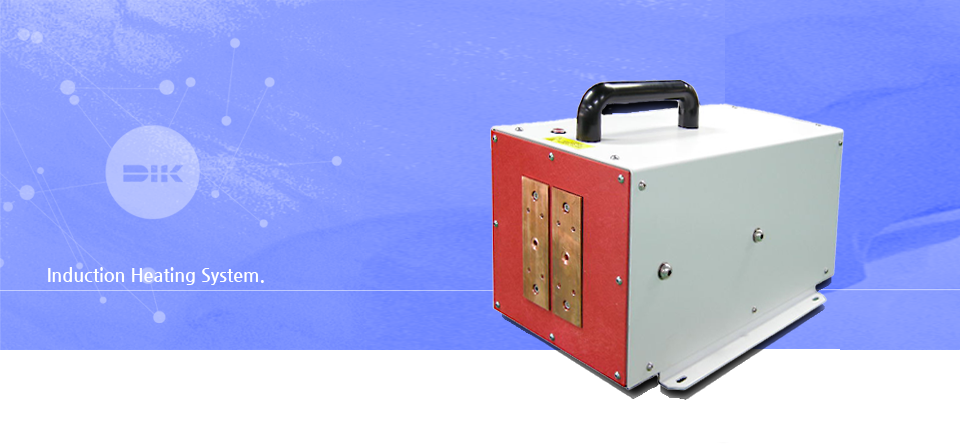

RHS 120
Spec
  • 용   도

    유도가열시스템 원격가열기

  • 냉각 방식

    수냉식

  • 통 신

    MODBUS-RTU RS485

  • 콘덴서 배치 및 장착 수

    직. 병렬 X 12개

  • 외 형 치 수

    W. 25 x H. 27 x D. 53 (cm)

  • 무   게

    25 (콘덴서 제외) kg

Technologies
특징
  • WorkCoil이 이송되거나 Power_Suppy와 거리가 먼 경우 공진회로의 손실을 최소화 하기 위한 장치로 RHS는 고주파 출력 케이블과 콘덴서 레일로 구성된다
장점
Power 출력의 안정성

공냉식 동축 출력케이블을 사용하고, Workcoil과 공진콘덴서의 거리를 최소화 할 수 있어, 무효전력이 감소 되며, 고주파 출력이 안정된다

사용의 편리성

다양한 종류의 Workcoil 사용이 가능하도록 최대 12개의 공진콘덴서를 직렬 및 병렬 실장이 가능하다.

경제성

대전류가 흐르는 Workcoil과 공진콘덴서 거리를 최소화 할 수 있어 가열 효율이 증가한다.

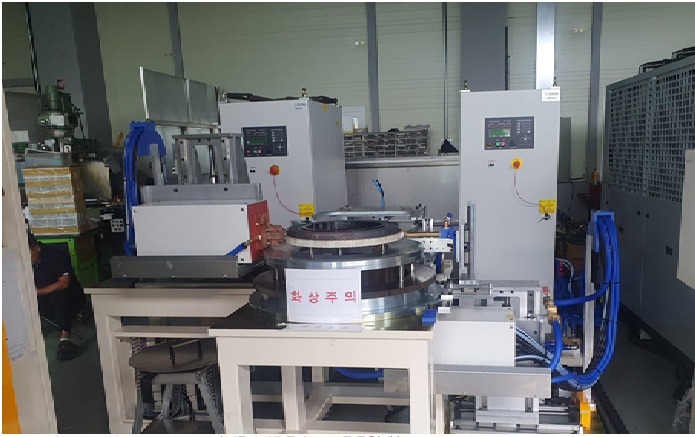

기본구조

유도가열시스템은 4가지 주요 콤포넌트를 기본으로 구성 되어 있습니다.

  • 유도가열장치
  • 냉각장치
  • 배전반
  • 워크코일
주요사양

유도가열시스템

출력

orange_borderbottom
출력아이콘
  • 출력 전압

    120 kW

  • 주파수 범위

    35~400 kHz (콘덴서의 사양에 따라 변경 될 수 있음)

  • 발진 전압

    700V 이하 (콘덴서의 사양에 따라 변경 될 수 있음)

  • 냉각 수량

    0.064 리터/sec 이상

구조

orange_borderbottom
구조아이콘
  • 출력 케이블

    공냉식 Co-axial Cable

  • 외형 치수 (WxHxD)

    25 x 27 x 53 cm

  • 무게

    25 kg (콘덴서 제외)

다운로드

제품 메뉴얼, 성적서, 제품스팩, 외형도, 카탈로그, 회로도를 다운 받으실 수 있습니다.

매뉴얼 제품스펙 외형도 회로도
