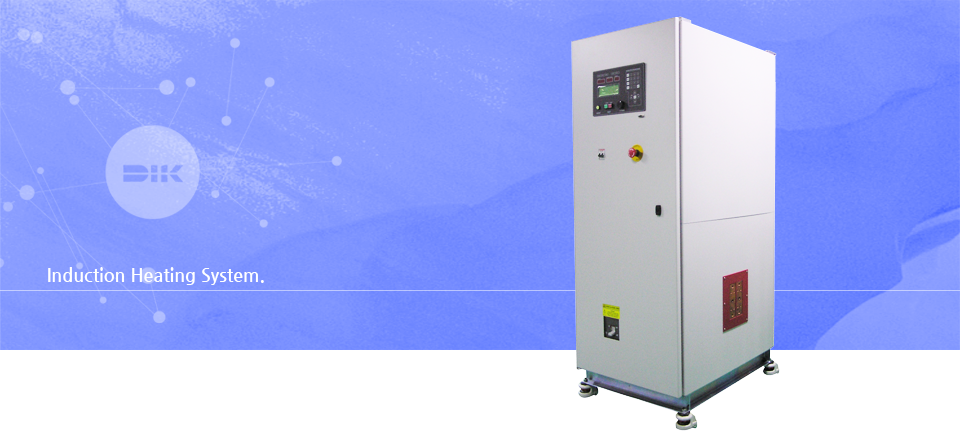

WI-8040Induction Heating System.

80kW|유도가열시스템 / FET

WI-12010
Spec.
  • 용   도

    유도가열시스템

  • 출   력

    80kW kW

  • 주파수범위

    35 ~ 100 kHz

  • 발 진 전 압

    350 Vrms

  • 최 소 역 룰

    0.5

  • 외 형 치 수

    W. 83 x H. 165 x D. 60 (cm)

  • 무   게

    200 kg

  • 스위치방식

    FET

Technologies.
특징
  • 편리한 주파수 범위 설정 및 다양한 안전장치 내장으로 안전한 작동지원 용도에 따라 주파수 설정이 가능, 출력이 쇼트되어도 내부회로에는 이상없음
장점
Power 출력의 안정성

입력전압의 변동에도 추력이 일정(Ato Feedback Circuit)-AVR불필요 설정된 출력이 변하지 않도록 주파수, 전류, 전압이 자동으로 제어됨

출력설정의 편리성(Programmable Control System)

다단(Multi Step)출력설정 및 여러가지 작업 Program 설정가능 출력이 편리하고 단축 Program설정(8개)을 할 수 있음

경제성

유도가열시스템 설비 비용저렴 소형화, 경량화, 안정성으로 설치면적 최소화(PWM 제어방식 채택으로 AVR 불필요) 작업환경 청정화 장비의 전력손실이 적고, 출력파형이 안정적이며 효율이 좋음(고효율) 다양한 제품작업에 있어 Pattem 변경이 편리하고, 변경 소요시간이 짧음

기본구조.

유도가열시스템은 4가지 주요 콤포넌트를 기본으로 구성 되어 있습니다.

  • 유도가열장치
  • 냉각장치
  • 배전반
  • 워크코일
주요사양

유도가열시스템

출력(AC)

orange_borderbottom
출력아이콘
  • 출력.

    80kW kW

  • 주파수 범위.

    35~100kHz

  • 발진 전압.

    350Vrms

  • 최소 역률.

    0.5

구조

orange_borderbottom
구조아이콘
  • 외형 치수 (WxHxD).

    83 x 165 x 60 cm

  • 무게.

    200 kg

  • 스위치 방식.

    FET

다운로드

제품 메뉴얼, 성적서, 제품스팩, 외형도, 카탈로그, 회로도를 다운 받으실 수 있습니다.

매뉴얼 제품스펙 외형도 회로도
